Зсувний люк під плитку

Размеры (ШхВ), мм	Цена, грн	Размеры (ШхВ), мм	Цена, грн	Размеры (ШхВ), мм	Цена, грн
200х300	1420	400х300	1570	500х700	2010
200х400	1470	400х400	1610	500х800	2110
200х500	1570	400х500	1710	500х900	2210
300х200	1420	400х600	1810	600х400	1810
300х300	1470	400х900	2110	600х500	1910
300х400	1570	500х300	1610	600х600	2010
300х500	1610	500х400	1710	600х700	2110
300х600	1710	500х500	1810	600х800	2210
300х700	1810	500х600	1910	600х900	2210

У таблиці представлено лише частину розмірів. Термін виготовлення нестандартних розмірів 3-4 дні

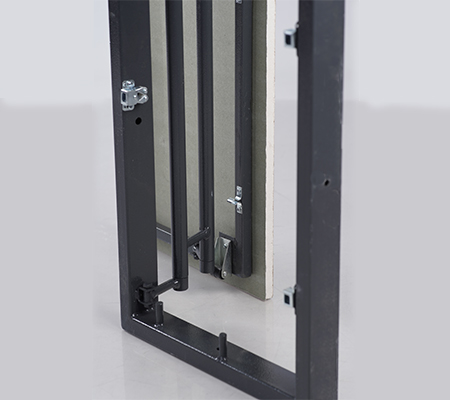

ЗамовитиЗсувні люки під плитку використовуються в місцях з обмеженим простором, там де люк з відчиненням убік не відкриється. Люки прихованого монтажу зсувного типу мають триланкову шарнірну петлю, яка дозволяє відкривати стулку зі зсувом у бік паралельно стіні. Фронтальний винос дверцят залежить від ширини люка і відбувається на відстані 10-20 см, чим ширше люк, тим більше буде фронтальний винос. Фурнітура на люку використовується фірми Hafel (Німеччина). Прихований люк може комплектуватися натискними замочками або механізмами для присоскування.

Особливість натискного люка зсувного під плитку є наявність замочків Mini Latch, що дозволяє відкривати люк натисканням на дверцята. Залежно від розміру люк комплектується 2-4 натискними замочками.

Фурнітура для відкриття присоскою є роликовими засувками, за допомогою яких стулка щільно утримується в закритому положенні. Для відкриття потрібно використовувати присоску, закріпивши її на поверхню плитки і цим використовувати як ручку. Лючок під плитку, залежно від розміру, комплектується 2-4 фіксуючими замочками та однією присоскою.

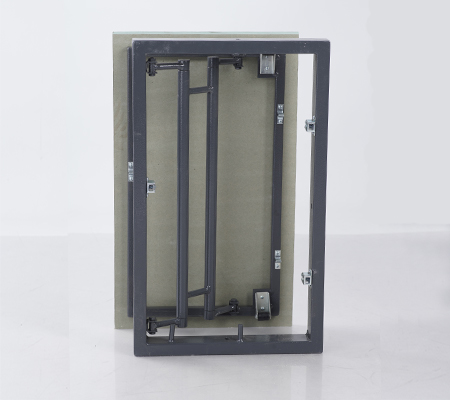

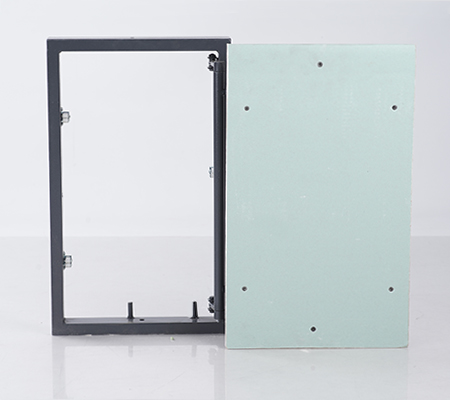

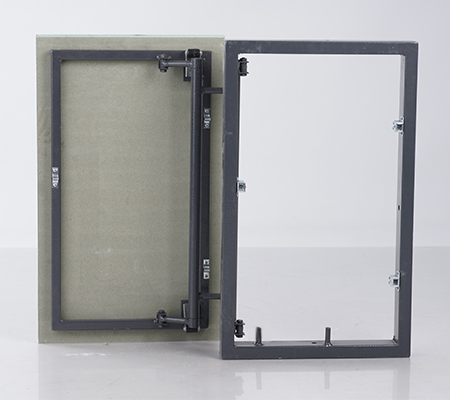

За конструкцією, ревізійний люк складається з рамки та стулки, що з’єднуються дволанковою петлею, яка дозволяє відкривати дверцята не заламуючи плитку з петлевої сторони. На дверцятах ми кріпимо вологостійкий ГКЛ 12,5 мм, на який наклеюється облицювальний матеріал.

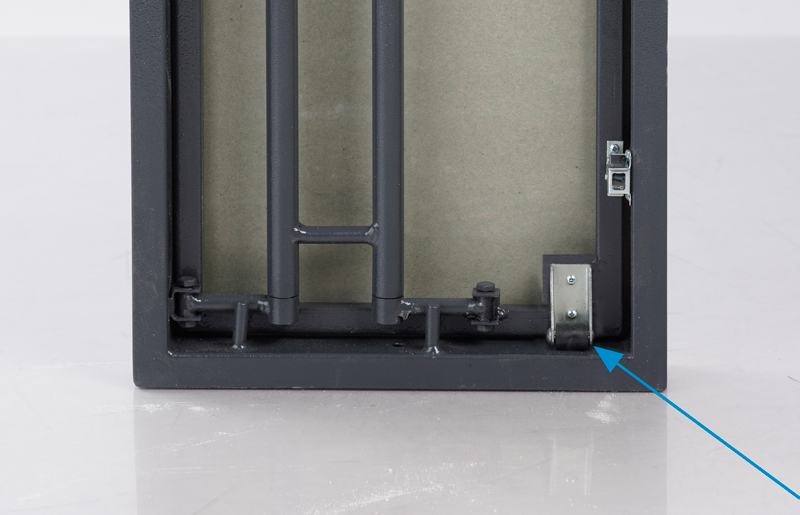

Прихований ревізійний люк під плитку встановлюється в ревізійні отвори перед початком плиткових робіт. Докладніше дивіться у розділі монтажФото люков под плитку установленных нашими покупателями вы можете посмотреть по ссылке фото/видео . Отличительной особенностью нашей компании является использование на ревизионной дверце люка дополнительных роликовых упоров, которые улучшают закрытие/открытие люка и плотно фиксировать дверцу в проеме. Роликовые упоры применяются на всех нерегулируемых люках под плитку шириной свыше 500 мм. и на всех нерегулируемых люках горизонтальной конструкции.

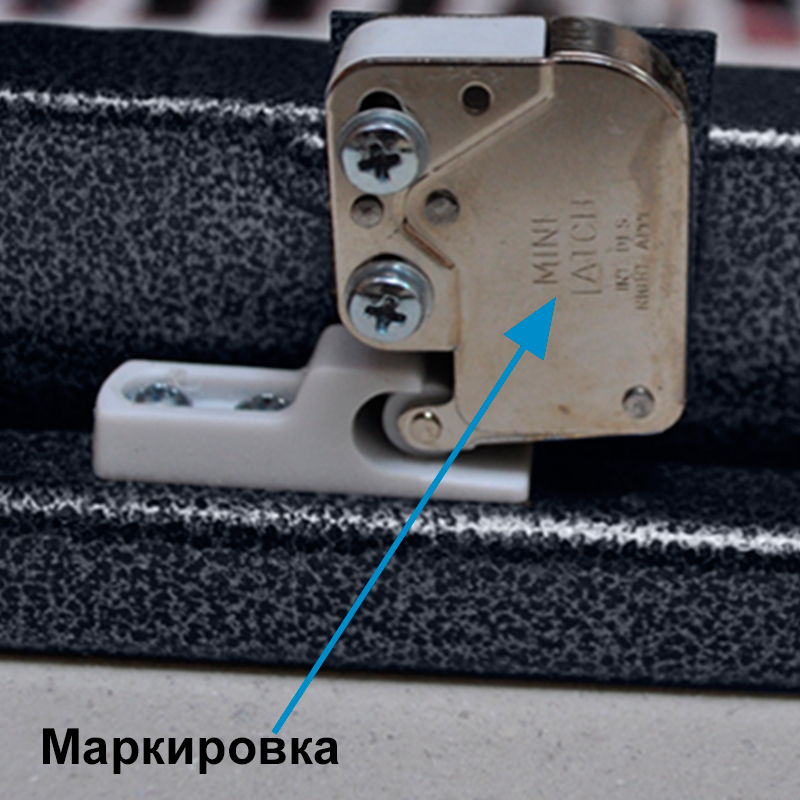

На рынке производства ревизионных люков, изготовители начали все чаще использовать поддельные нажимные замки производства Китай, которые внешне похожи с оригиналом, но качество и ресурс значительно ниже. В процессе пользования скрытым люком с такой поддельной защелкой, ревизионная дверца может в один момент не открыться, что приведет к аварийному взлому и порчи люка. Обращаем Ваше внимание, отличительная часть оригинальной Mini-Latch это фирменная гравировка на боковых сторонах защелки. Поетому при заказе люка под плитку нажимного типа, спрашивайте у продавца происхождение фурнитуры и конечно же, внимательный осмотр при заборе на отделении почты или складе.

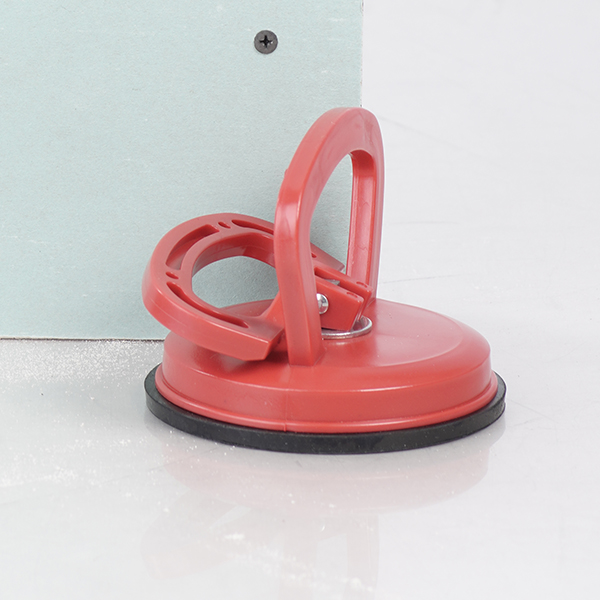

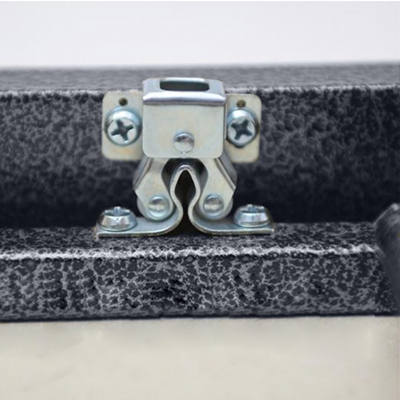

Сдвижной люк под присоску имеет более надежные механизмы фурнитуры. Двойная роликовая защелка ( Германия) которая ставиться на люк полностью с оцинкованного металла, за исключением двух роликов. Для открывания сдвижного люка, в комплекте поставки идет удобная и качественная ручка – присоска, рассчитанная на грузоподъёмность 40 кг.

При виготовленні рамки люка ми використовуються профільні труби перерізу 20х20, 30х20, 40х20 товщиною стінки 1,5 мм, в якій присутні отвори для монтажу виробу.
На дверцятах ми використовуємо труби перерізу 15х15, 30х10 товщиною стінки 1,5 мм або смугу 30х4.
Щоб досягти потрібної жорсткості люка і при цьому не зробити його громіздким і з зайвою вагою) матеріали використовуються в залежності від розміру люка під плитку, чим більше люк тим більше перерізу матеріали використовуються.

Зварна петля є шарнірними сполуками. Петля мають невеликий сумарний люфт близько 2 мм, чим ширший люк, тим більше буде люфт. Також нами розроблені ревізійні люки під плитку без люфтів у петлях та з регулюванням стулки у вертикальному положенні

Потрібно підготувати отвір під ревізійний люк. Проріз повинен відповідати габаритному розміру люка (розміри вказані в таблиці).
Встановити люк у підготовлений отвір. Вирівняти передню площину гіпсокартону дверей із загальною площиною стіни.

Закріпити раму люка у стіні через монтажні отвори за допомогою шурупів, дюбелів, анкерів.

Важливо! У рамі люка зроблені отвори в потай (наскрізне d/6, з внутрішньої частини рами d/8)

Монтажною піною обробити щілину між рамою люка та стіною.

Каркас перегородки монтувати з урахуванням розташування.

Змонтувати каркас перегородки з урахуванням розташування сантехнічних приладів. Сантехнічний люк до комунікацій повинен розташовуватись по центру щодо бічних стін. Це дозволить симетрично наклеїти плитку та не допустити незапланованого різання плитки. Каркас – рамку під люк найкраще зробити з профілю CD-60 (UD-28)

Закріпити раму люка до каркаса із профілю CD-60 (UD-28) саморізами.
Обшити каркас листовим матеріалом.
Облицювати кахельною плиткою поверхню перегородки та дверцята.

ВАЖЛИВО ! :

Наклеєна на дверцята плитка НЕ повинна виступати за габарити дверцят з боку петлі до 50 мм, з інших сторін до 100 мм. (для великої плитки – 60% має бути наклеєно на дверцята).
НЕ ДОПУСКАЙТЕ попадання в зазор між дверцятами та рамою люка.
Перед початком облицювальних робіт, необхідно привантажити дверцята люка вагою приблизно рівним вагою наклеєної плитки з клеєм, і дати відстоятися 24 години. Це робиться для того, щоб дверцята просіли в петлях на своє місце.

Після висихання клею затерти плиткові шви, крім шва по периметру дверцята потайного люка.

За допомогою малярної стрічки обклеїти контур шва та нанести силіконовий герметик по периметру дверцят.
Після висихання герметика під кутом 45 градусів по всій довжині силіконового шва робиться проріз ножем-лезом.
У відкритому положенні люка обрізати зайвий силіконовий герметик, що заважає щільному закриванню дверцят.

Проріз робиться на всю глибину таким чином, щоб частина герметика залишилася на торці стулки, частина на краю плитки з боку стіни.

Після закінчення плиткових робіт, герметик можна буде затерти в колір затирання основної стіни.Доставка люків по Україні здійснюється в основному Новою Поштою. Також можлива доставка іншими перевізниками. Вартість доставки та послугу післяплати ( 2 % від суми замовлення + 20 грн ) оплачує одержувач.
Вартість доставки на люки під плитку варіюється в залежності від ваги та габаритів, що в середньому становить від 120 грн до 160 грн – (за розмір люка 60х120)
